Пост остановки колёсного автотранспорта ПОКАТ-5000У — противотаранное устройство (дорожный блокиратор) для принудительной остановки транспортных средств массой до 20 тонн на скорости до 60 км/ч. Производитель — НПО «Специальные Материалы» (Санкт-Петербург). Принято на снабжение Вооружённых Сил Российской Федерации (приказ Министра обороны РФ №603).
Исполнения: ПОКАТ-5000У исполнение 30, ПОКАТ-5000У исполнение 40, ПОКАТ-5000У исполнение 30Д, ПОКАТ-5000У исполнение 40Д. Ширина перекрываемого проезда — от 3 до 12 метров. Привод — электромеханический или ручной. Монтаж внакладку на дорожное полотно. Температура эксплуатации от −60 до +50 °C.
Купить противотаранное устройство ПОКАТ-5000У, узнать цену, получить паспорт изделия и инструкцию по эксплуатации — обращайтесь к официальному дилеру ООО «Гранд Меркато» в Санкт-Петербурге. Поставка, монтаж, пусконаладочные работы, гарантийное и сервисное обслуживание.
Противотаранное устройство ПОКАТ‑5000У
Ключевые преимущества
Почему выбирают противотаранное устройство ПОКАТ-5000У: остановка транспорта массой 20 тонн, монтаж внакладку без разрушения дорожного полотна, диапазон температур от минус 60 до плюс 50 градусов, принят на снабжение Вооружённых Сил РФ.
Дорожный блокиратор для предотвращения несанкционированного проезда автомобилей. Проверенное решение для защиты критической инфраструктуры. Устанавливается внакладку на дорожное полотно.
Масса остановки — 20 тонн
Останавливает транспортное средство массой до 20 тонн при попытке несанкционированного проезда.
Скорость остановки — 60 км/ч
Эффективное блокирование транспорта, движущегося со скоростью до 60 километров в час.
Принят на снабжение ВС РФ
Приказ МО РФ №603 от 22.09.2016. Входит в перечень спецсредств Росатома.
Работа в экстремальных условиях
Диапазон температур от −60 °С до +50 °С. Подходит для всех климатических зон России.
Мгновенная реакция
Подъём платформы в боевое положение за 8 секунд. Опускание — 6 секунд.
Монтаж внакладку
Установка на существующее дорожное полотно. Не требует работ по обеспечению стока атмосферных осадков.
Технические характеристики
Сравнительная таблица характеристик противотаранного устройства ПОКАТ-5000У: исполнение 30, исполнение 40, исполнение 30Д, исполнение 40Д. Ширина проезда, масса, время подъёма блокиратора, привод электромеханический.
Четыре исполнения для проездов различной ширины: одинарные (3 и 4 метра) и сдвоенные (до 12 метров)
| Параметр | Исполнение 30 проезд 3 м | Исполнение 40 проезд 4 м | Исполнение 30Д проезд 2×3 м | Исполнение 40Д проезд 2×4 м |
|---|---|---|---|---|
| Габариты | ||||
| Перекрываемая ширина проезда | 3,5 — 5,0 м | 4,5 — 6,0 м | 6,6 — 10,0 м | 8,6 — 12,0 м |
| Длина подъёмной платформы | 3 000 мм | 4 000 мм | 6 000 мм | 8 000 мм |
| Ширина подъёмной платформы | 750 мм | |||
| Длина рамы (основания) | 3 350 мм | 4 350 мм | 6 700 мм | 8 700 мм |
| Ширина рамы | 815 мм | |||
| Ширина с аппарелями (пандусами) | 2 850 мм | |||
| Высота в сложенном состоянии | 130 мм | |||
| Высота подъёма платформы | 500 мм | |||
| Эксплуатация | ||||
| Допустимая нагрузка на ось | ≤ 30 т | |||
| Диапазон температур эксплуатации | −60…+50 °C | |||
| Электропитание | ||||
| Подключение к электросети | 220 В / 50 Гц | |||
| Напряжение системы управления | 24 В пост. | |||
| Максимальный потребляемый ток | 1,9 А | 1,9 А | 3,8 А | 1,9 А |
| Мощность в режиме ожидания | 12 Вт | 12 Вт | 48 Вт | 24 Вт |
| Мощность в пусковом режиме | 430 Вт | 430 Вт | 860 Вт | 860 Вт |
| Срабатывание | ||||
| Время подъёма в боевое положение | 8 сек | |||
| Время опускания платформы | 6 сек | |||
| Конструкция | ||||
| Количество пирамидальных опор | 12 шт | 16 шт | 24 шт | 32 шт |
| Расположение привода | Левое / правое | Левое / правое | Левое и правое | Левое и правое |
| Тип исполнения | Одинарный | Одинарный | Сдвоенный | Сдвоенный |
Комплектация
Состав комплекта поставки противотаранного устройства ПОКАТ-5000У: дорожный блокиратор, электромеханический привод, пульт дистанционного управления, светофор, шлагбаум.
Полный состав поставки поста остановки колёсного автотранспорта
Основной комплект
- Платформа с рифлёной поверхностью (RAL 1023 + RAL 3000)
- Светоотражающая плёнка красная 50×150 мм
- Подъёмный механизм (роликовый упор, цилиндрические петли)
- Защитный кожух электромеханической системы
- Рычаг для подъёма/опускания в ручном режиме
- Аппарель (пандус) стальная усиленная с антискольжением
- Опоры усиленные крестообразные пирамидальные стальные
Система управления
- Электропривод с червячным редуктором, бесконтактные выключатели
- Цепная передача с устройством регулирования натяжения
- Процессорный блок управления ПБУ-100М (IP66)
- Выносной пульт управления (ВПУ) с индикацией положения
- Дистанционный пульт управления (ДПУ) — кабельное подключение до 20 метров
Система сигнализации
- Двухсторонний полицветный светодиодный светофор ССП-160
- Светосинтезирующая матрица МСП-160 (2 штуки)
- Рассеиватель с призматической светоделительной сеткой (2 штуки)
- Корпус из модифицированного полипропилена
- Поворотный стальной кронштейн с перфорацией
- Стойка для светофора (асфальт / бетон)
Дополнительная комплектация
- Кабельная продукция до 20 / 50 / 100 метров (силовой + сигнальный)
- Дистанционный пульт с радиоканалом ДПУ-РК (433,92 МГц, до 100 метров)
- Брелок управления (2 штуки) + батареи
- Цанговые анкерные установочные опоры (бетонное основание)
- Комплект для монтажа и ЗИП (краски, пружины, смазка)
Реализованные проекты
Фотографии установленных противотаранных устройств ПОКАТ-5000У на объектах: контрольно-пропускные пункты, военные базы, промышленные объекты, административные здания.
ПОКАТ-5000У установлен на объектах Министерства обороны, МВД, Росатома, ФНС и других государственных учреждений по всей России
Видео испытаний
Видео краш-теста противотаранного устройства ПОКАТ-5000У: остановка грузовика массой 20 тонн на скорости 60 км/ч.

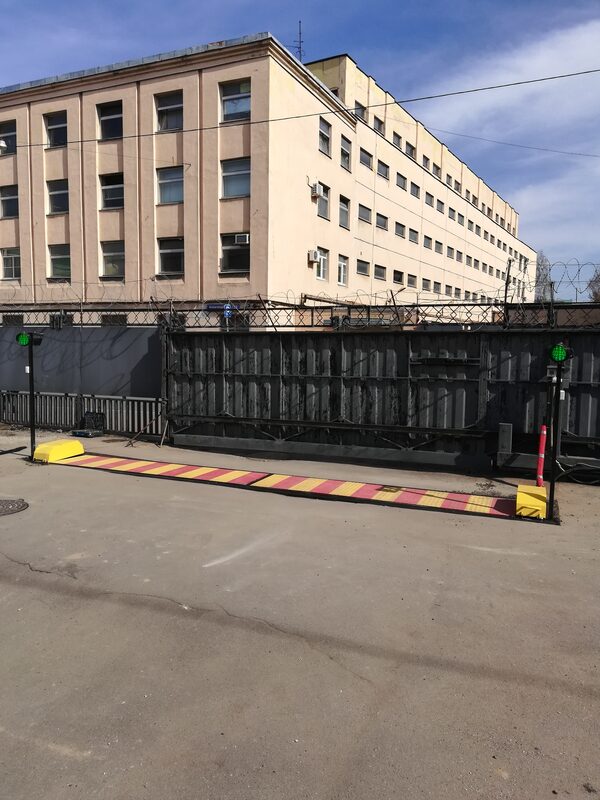

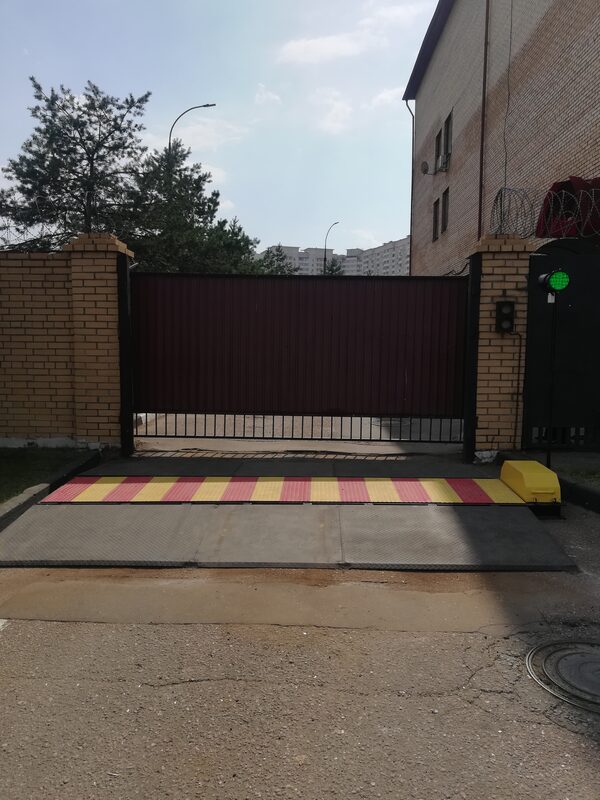

Режимный объект, КПП

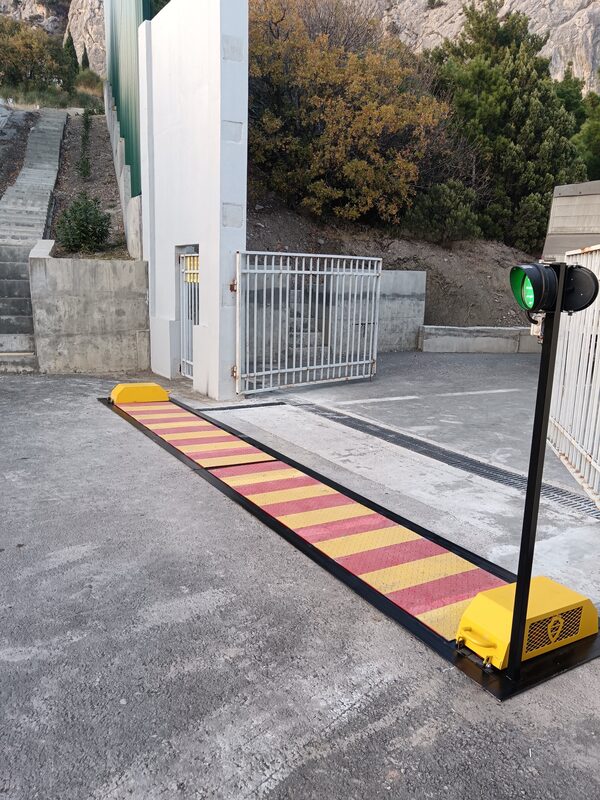

Горный объект

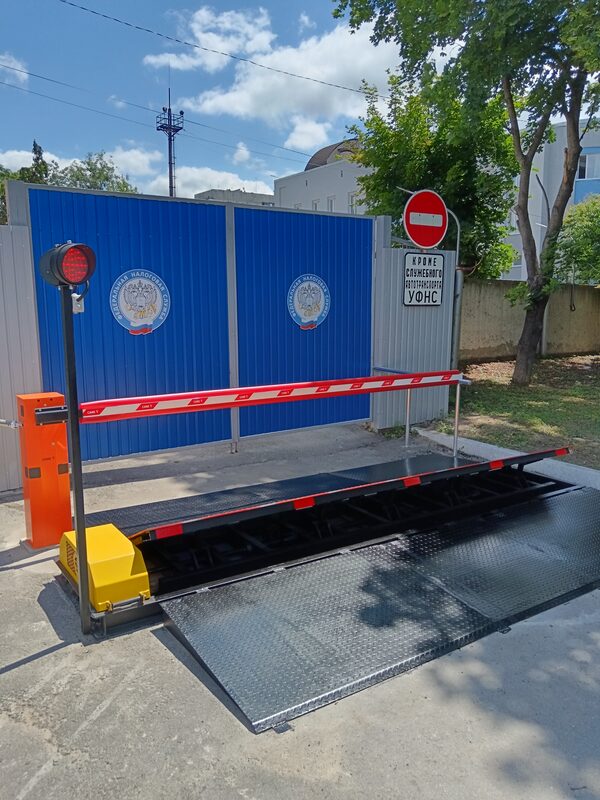

Управление ФНС

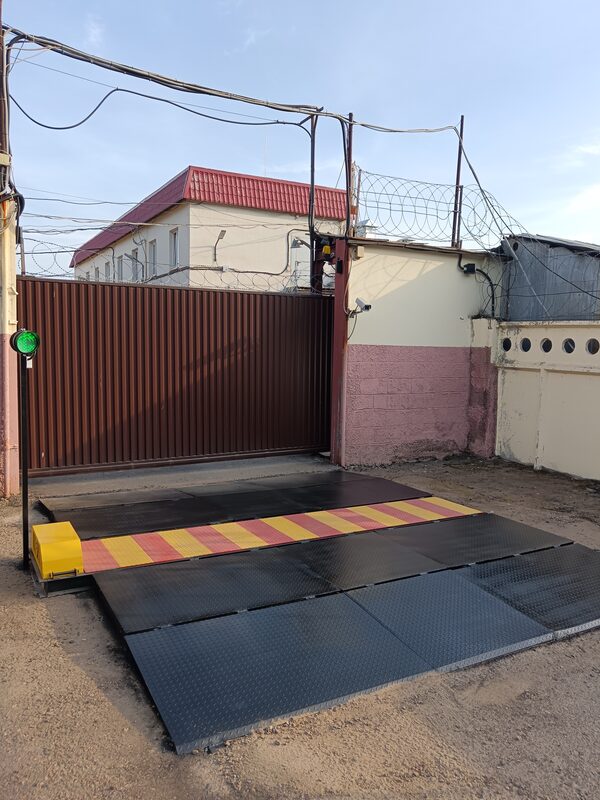

Режимный объект

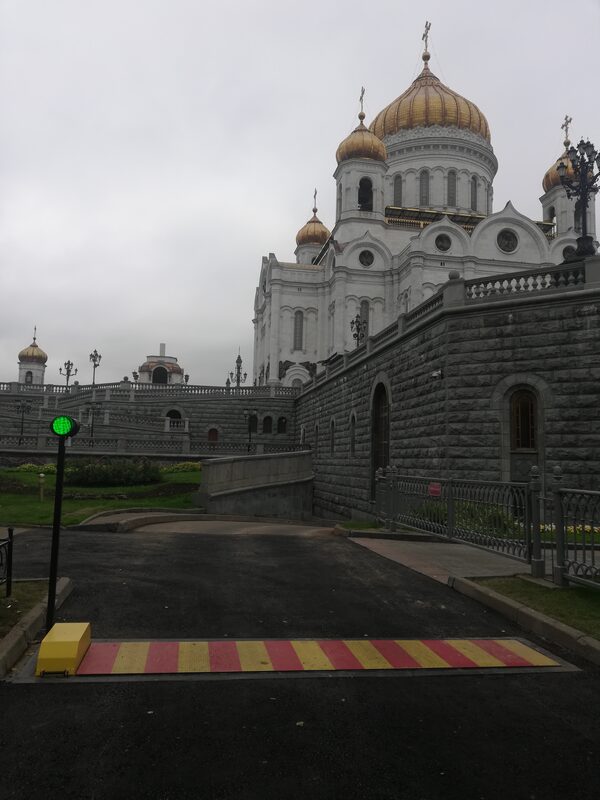

Административное здание

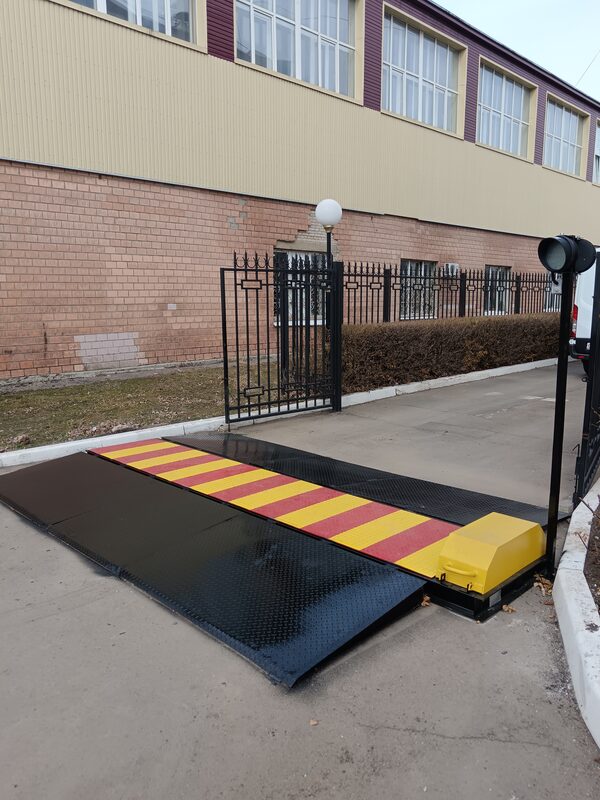

Промышленный объект

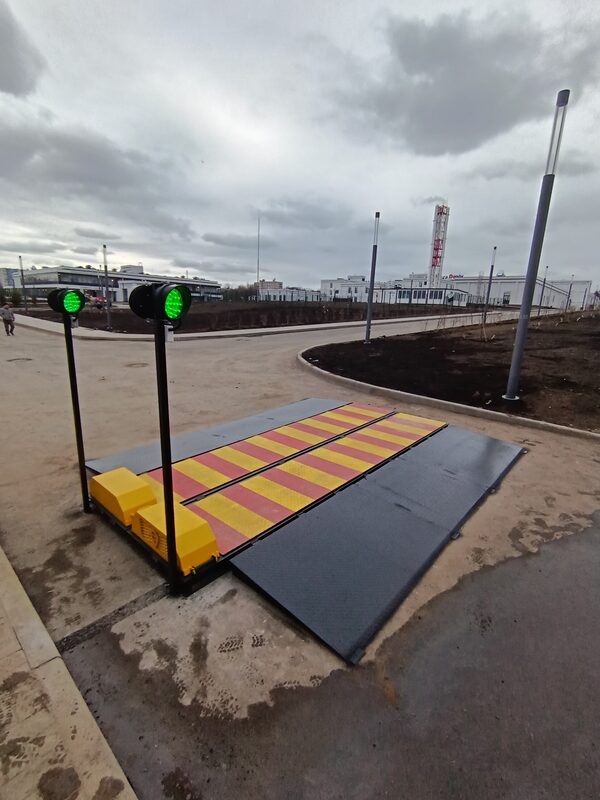

Режим пропуска
Режим блокировки

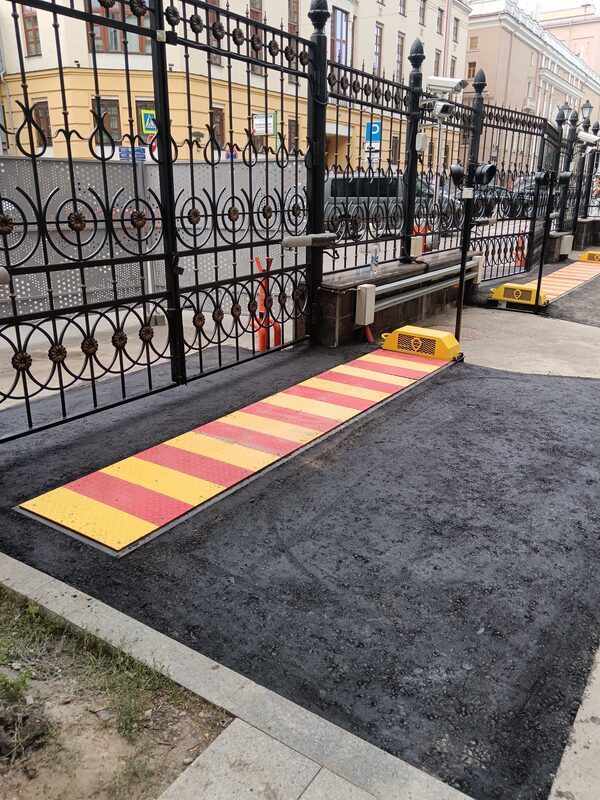

Механизм подъёма

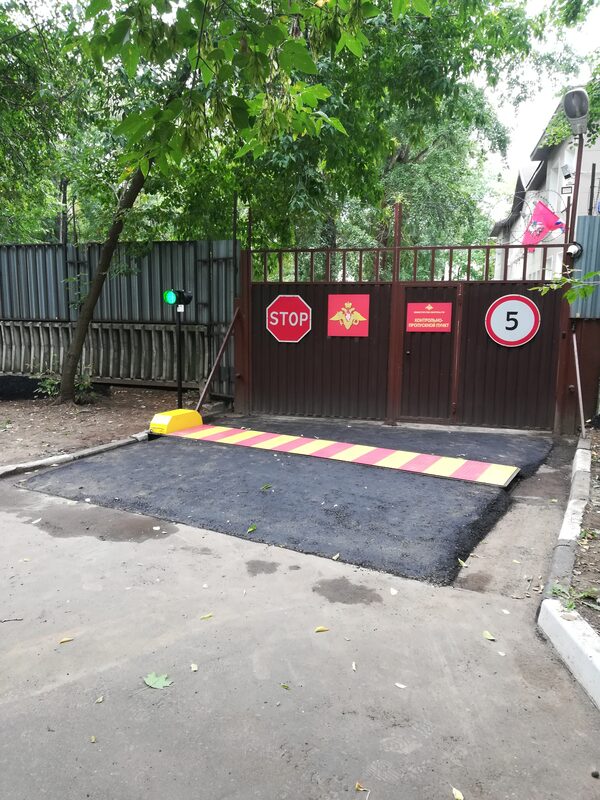

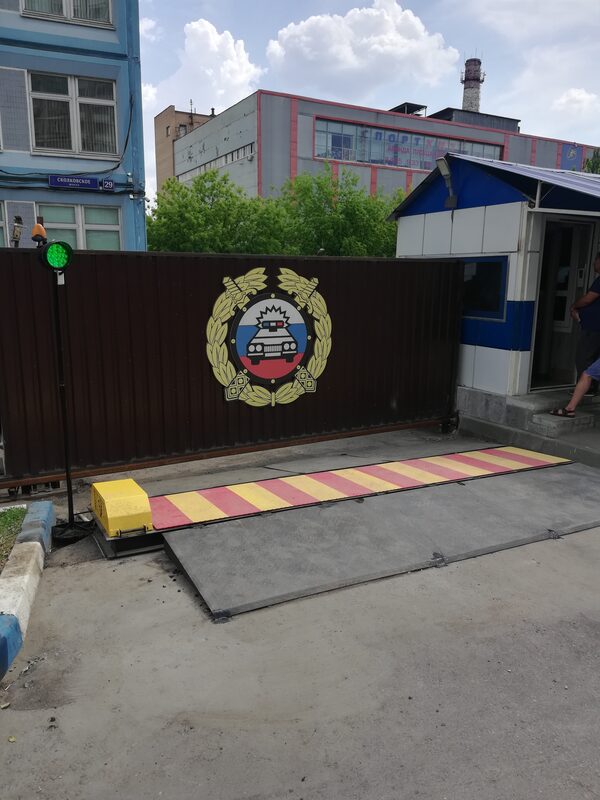

КПП режимного объекта
Сигнальные элементы

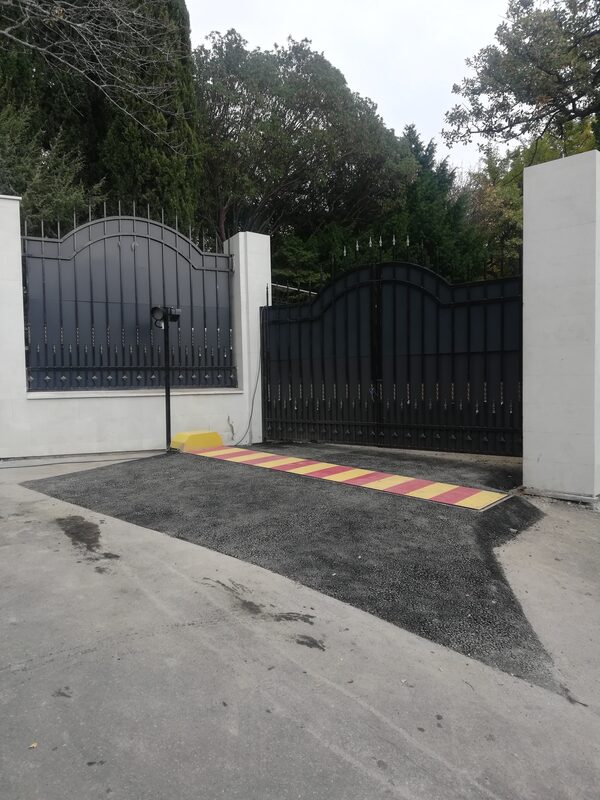

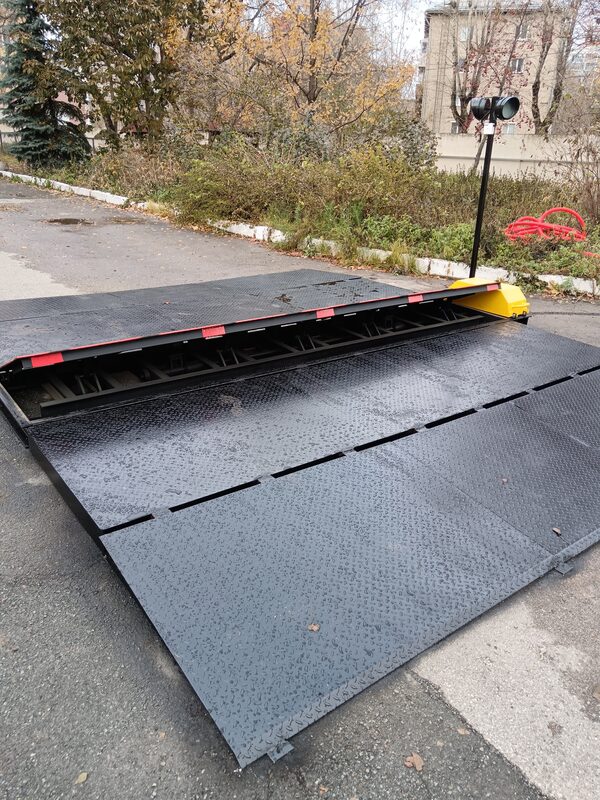

Осенний период

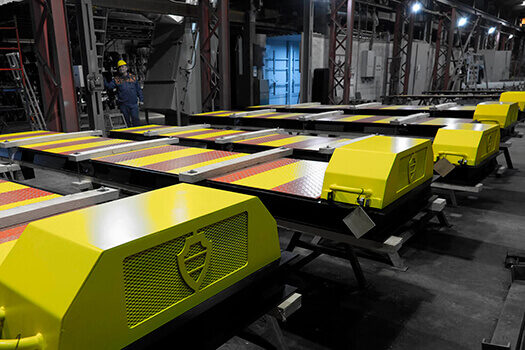

Производство на заводе

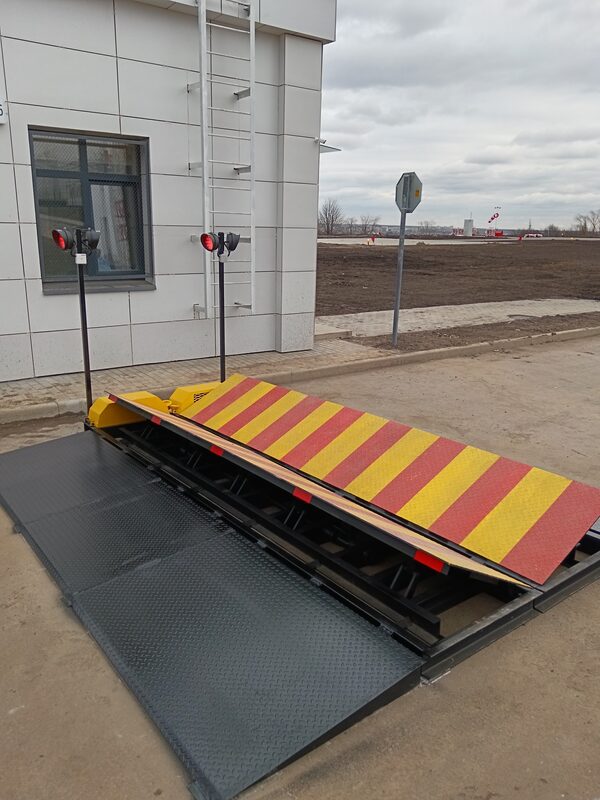

Боевое положение у КПП

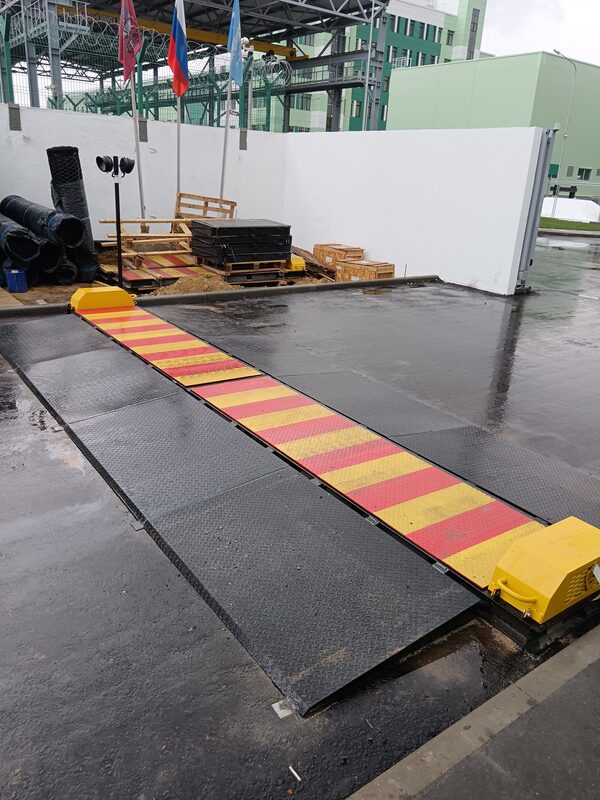

Сдвоенное исполнение

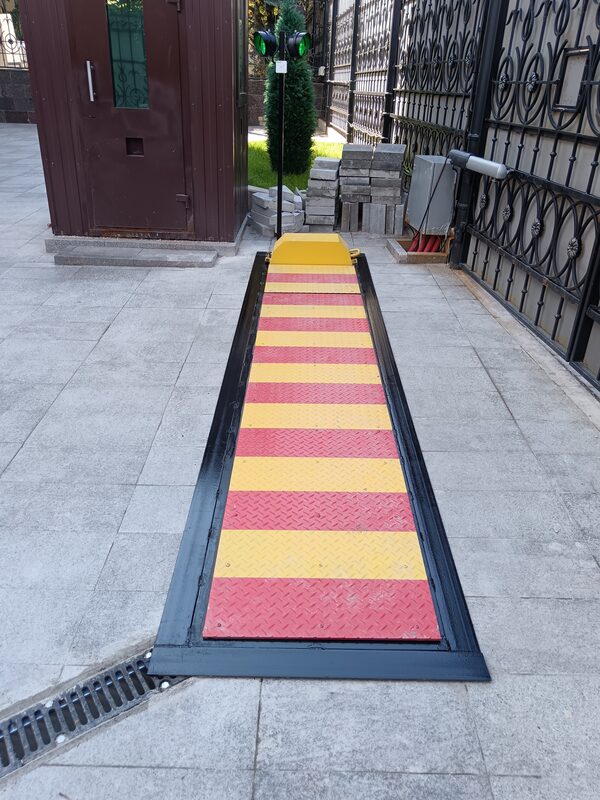

Монтаж в тротуарную плитку
Въезд на охраняемую территорию

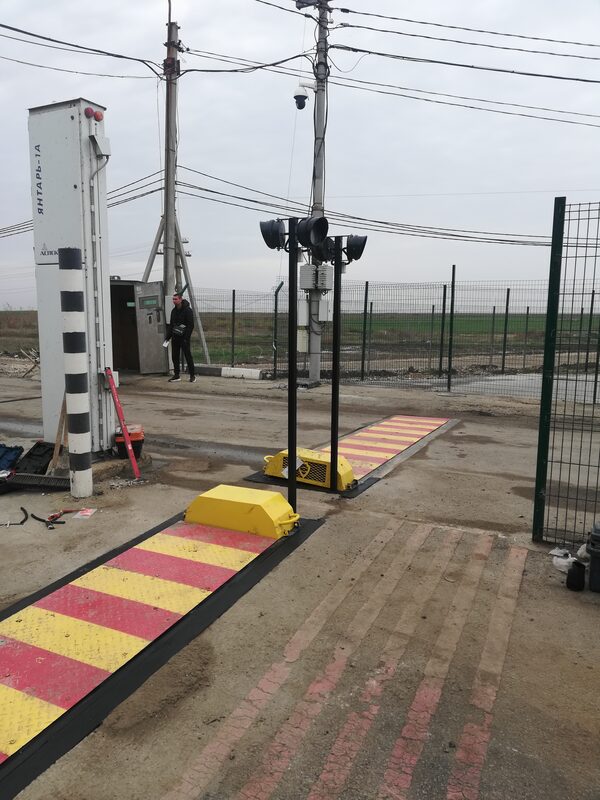

Пограничный пункт пропуска

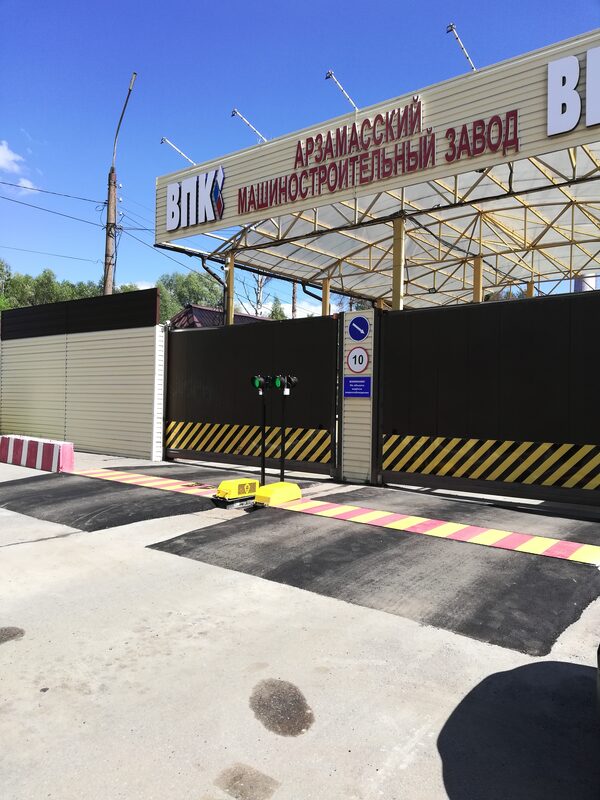

Арзамасский машиностроительный завод

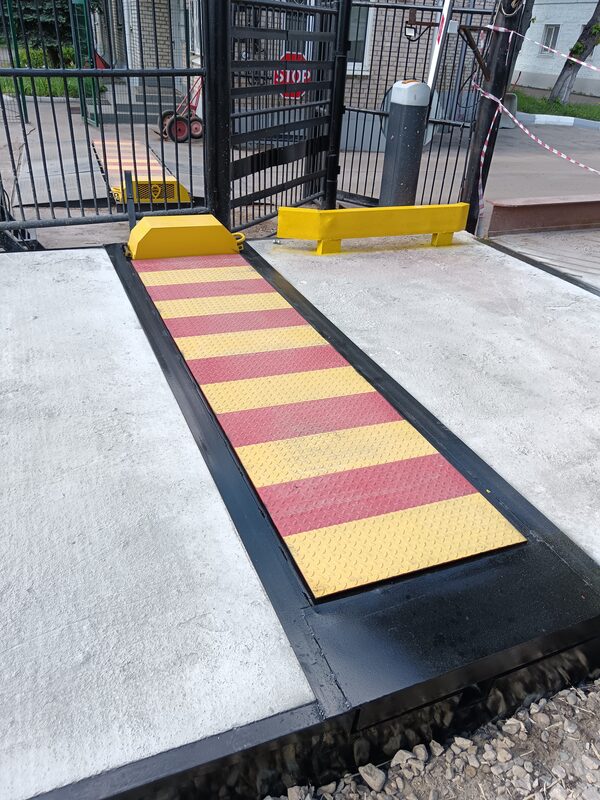

Проходная предприятия

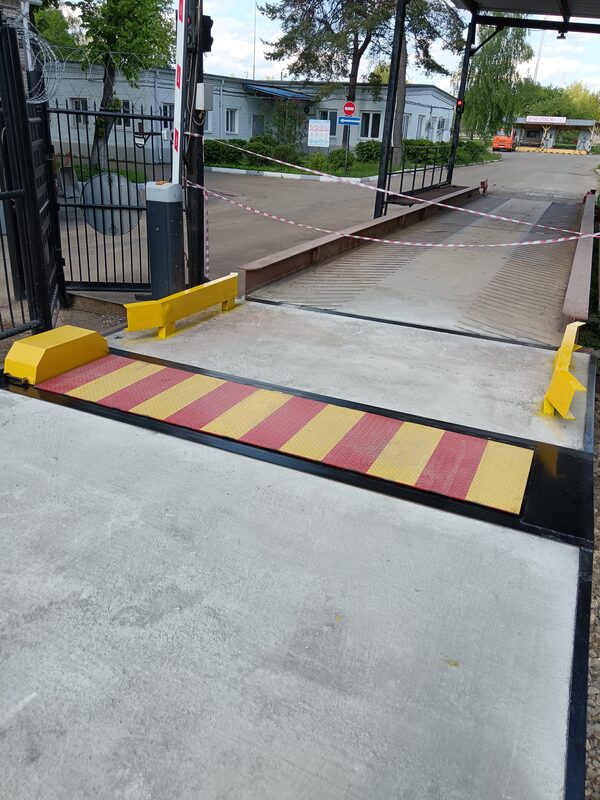

Установка с противотаранными упорами
Техническая документация
Скачать паспорт ПОКАТ-5000У, инструкцию по эксплуатации, сертификат соответствия, руководство по монтажу противотаранного устройства.
Технические описания и чертежи для всех модификаций
ТО исп. 30 (одинарный)
Полное техническое описание, комплектация
ТО исп. 40 (одинарный)
Полное техническое описание, комплектация
ТО исп. 30Д (сдвоенный)
Техническое описание сдвоенного варианта
ТО исп. 40Д (сдвоенный)
Техническое описание сдвоенного варианта
Чертёж исп. 30
Чертёж общего вида, левое и правое
Чертёж исп. 40
Чертёж общего вида, левое и правое
Чертёж исп. 30Д
Вид сверху сдвоенной установки
Чертёж исп. 40Д
Вид сверху сдвоенной установки
